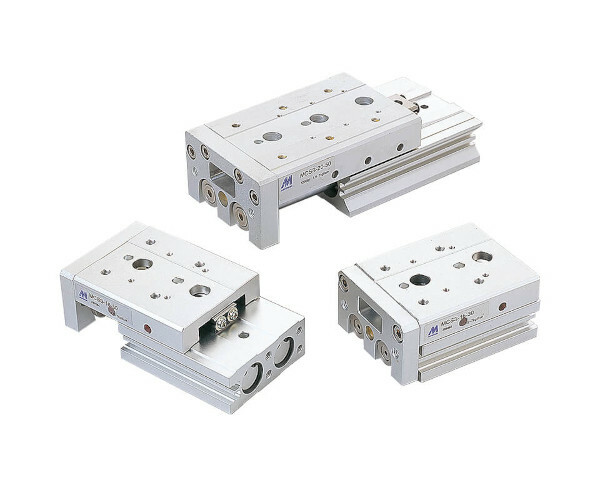

Пневматичните шейни от сериите MCSH и MCSS представляват интегрирани линейни задвижвания. Те комбинират двойнодействащ пневматичен цилиндър и прецизна направляваща релса в едно цяло тяло.
- MCSH (Compact Slide Cylinder): Компактна и олекотена серия, проектирана за максимално спестяване на пространство, без компромис с праволинейното движение.
- MCSS (Precision Slide Cylinder): Високопрецизна серия с удвоена стабилност. Използва линейни сачмени водачи за плавно движение с минимално триене и изключителна точност.
Предимства
- Висока точност без усукване: Направляващият механизъм предотвратява каквото и да е завъртане на платформата около оста ѝ по време на ход.
- Компактен моноблок дизайн: Спестяват място и монтажно време в сравнение със стандартен цилиндър, комбиниран с външни релси.
- Гъвкав монтаж: Възможност за закрепване на тялото от няколко страни (отгоре, отдолу, странично), което улеснява интеграцията в тесни пространства.
- Контрол на позицията: Вграденият магнит позволява лесно монтиране на сензори за следене на крайно и междинно положение.
- Регулиране на хода: Възможност за добавяне на шокови амортисьори (за MCSS) за плавно спиране и механични стопери за прецизна настройка на хода до милиметър.
Приложения
Тези шейни се използват в автоматизацията, където се изисква точно преместване на детайли:
- Манипулатори "Pick and Place": Пренасяне на компоненти от една позиция на друга (например в опаковъчни машини).
- Електронна индустрия: Асемблиране на печатни платки, микрочипове и прецизни детайли.
- Автомобилостроене: Автоматизирано подаване, позициониране и фиксиране на малки компоненти за сглобяване.
- Фармация и козметика: Сортиране, дозиране и затваряне на флакони и кутии.
- Лабораторна апаратура: Прецизно придвижване на епруветки, скенери или сензори.
Аналог на:
- SMC : Серия MXS, MXH2 (Guided Cylinder / Air Slide Table).
- Festo : Серия DGSL или новата DGST (Mini slide), SLT (Mini slide) или SLF (Flat slide cylinder).
- Airtac : Серия HLH (Linear slide cylinder), Серия HLS (Compact slide cylinder).
