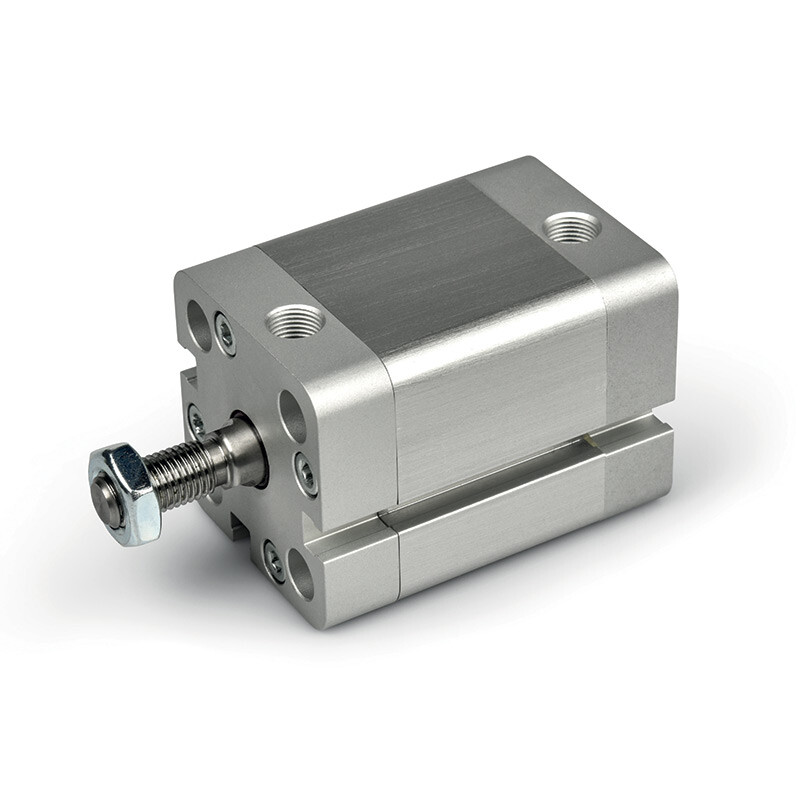

Компактните пневматични цилиндри по стандарт UNITOP са специално разработени за приложения, където пространството е силно ограничено, но се изисква висока сила на задвижване, надеждност и устойчивост на компонентите.
Ключови технически характеристики на Серия UA
- Диапазон на диаметър на буталото: от Ø12 до Ø100 mm.
- Материали на изработка:
- Капаци: Боядисан лят алуминий.
- Профилна тръба (корпус): Анодиран алуминий.
- Бутален прът: Стандартно се изработва от неръждаема стомана AISI 303, като има опция за изпълнение от по-високите класове AISI 304 или AISI 316 при работа в по-агресивна среда.
- Направляваща втулка: Синтезиран бронз (за поемане на по-големи радиални натоварвания).
- Работно налягане и температура: Максимално работно налягане до 10 bar. Стандартният температурен диапазон за работа с уплътнения от PU/NBR е от -35°C до +80°C (при сух въздух).
Конструктивни варианти и модификации
Цилиндрите от Серия UA на 3A Automation предлагат изключителна гъвкавост благодарение на различните си фабрични модификации:
- Едностранно (Single acting) или двойно действие (Double acting).
- Магнитно изпълнение – за лесен монтаж на сензори за положение в каналите на профила.
- Стандартен или проходен бутален прът (Through-rod).
- Невъртяща се версия (Anti-rotation) – модификация с направляващи щифтове за фиксиране на позицията срещу усукване.
- Високотемпературно изпълнение: Оборудване със специални FKM/FPM (Viton) уплътнения за работа в горещи среди.
Разлика между UNITOP (Серия UA) и ISO 21287 (Серия CA)
Макар че и двете серии са компактни цилиндри, те се различават по международния стандарт, който следват. Основната разлика се състои в междуосовите разстояния на монтажните отвори и габаритите на капаците. 3A Automation поддържа и двата стандарта, за да осигури 100% взаимозаменяемост при ремонт или модернизация на съществуващи машини.
