За разлика от стандартните мини-цилиндри, серията RA не е обвързана с нормите на ISO стандарта, а е разработена като специфично пазарно решение за лесна замяна (interchangeability) при ремонт и модернизация на съществуващи индустриални машини.

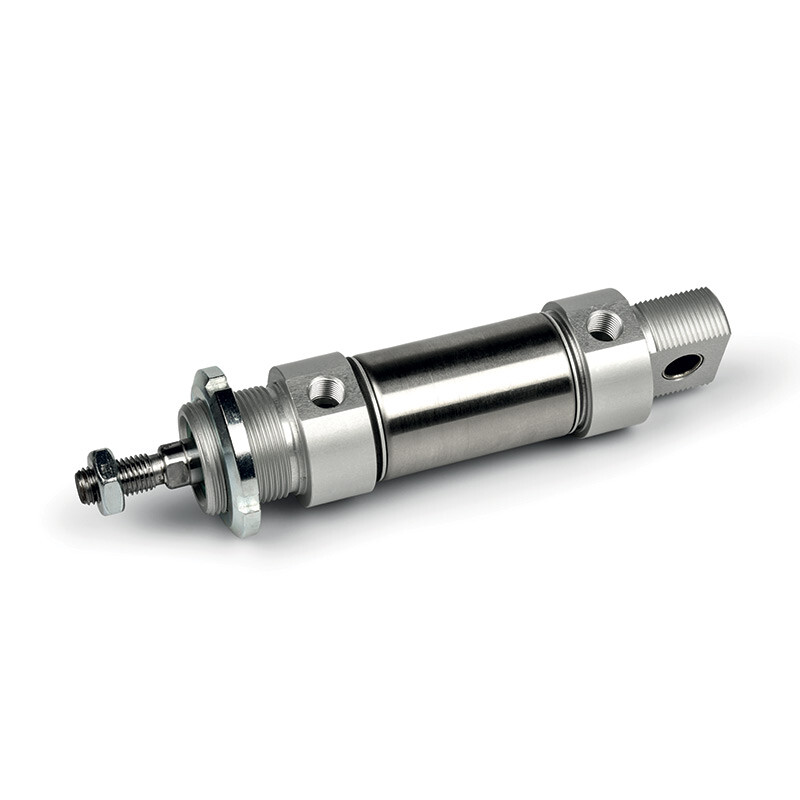

Техническо описание на Серия RA
- Диапазон на диаметрите (Bore sizes): Серията покрива средно големи размери с диаметри на буталото от Ø32 до Ø63 mm.
- Материали на изработка:
- Профилна тръба (корпус): Изработва се от висококачествена неръждаема стомана AISI 304, което гарантира висока механична якост и устойчивост на корозия.
- Преден и заден капак: Конструирани са от анодиран алуминий, олекотяващ цялостната конструкция на детайла.
- Вътрешно бутало: Изработено изцяло от алуминий.
- Висококачествени уплътнения: Използват се едни от най-добрите уплътнения на пазара по отношение на качество и издръжливост, придружени от здрави направляващи втулки за поемане на евентуални радиални натоварвания по време на ход.
Основни предимства
- Директна съвместимост (Interchangeability): Тъй като геометрията на серията съвпада с размерите на най-масовите кръгли цилиндри на други водещи брандове, тя позволява „plug-and-play“ замяна без преправяне на монтажните планки или промяна на дизайна на машината.
- Гладка кръгла геометрия: Липсата на дълбоки профилни канали и външни шпилки (както е при стандартните ISO 15552 цилиндри) прави серията изключително лесна за измиване. Това минимизира зоните, в които могат да се задържат прах, остатъци от продукти и замърсявания.
- Издръжлива хибридна конструкция: Комбинацията от неръждаема тръба и анодирани алуминиеви капаци предоставя отлична защита при работа във влажни среди, без да утежнява излишно задвижващия механизъм.
Индустриално приложение
Благодарение на своите размери (Ø32-63 mm) и хигиеничен дизайн, кръглите цилиндри RA са предназначени за:
- Общо машиностроене и автоматизация: Интеграция в поточни линии, конвейерни ленти и системи за сортиране.
- Лека и опаковъчна промишленост: Използват се за бутане, повдигане или фиксиране на кашони, кутии и детайли по трасето.
- Влажни и производствени среди: Благодарение на тръбата от AISI 304, те се справят отлично в зони с наличие на водни пръски, влага или леки почистващи агенти.
Кръглите пневматични цилиндри от Серия RA на 3A Automation са проектирани като алтернативни задвижвания за бърза подмяна (drop-in replacement) и са директно съвместими с идентичните серии кръгли цилиндри на следните водещи световни марки:
- SMC: Серията RA е геометричен и функционален аналог на изключително разпространената серия кръгли цилиндри SMC CM2 (и модификациите им с диаметри Ø32, Ø40, Ø50 и Ø63 mm).
- Festo: Директна алтернатива на по-старите генерации кръгли цилиндри от серията Festo DSN (в размерите над Ø32), които не отговарят на ISO стандартите, но все още работят в хиляди машини.
- Camozzi : Напълно взаимозаменяеми с кръглите алуминиево-неръждаеми цилиндри от Серия 24 и Серия 25 на Camozzi.
- Airon : Съвместимост с кръглите серии тип "RND" / "RNDC".
- Metal Work : Директен аналог на серията кръгли цилиндри Metal Work RNDC.
