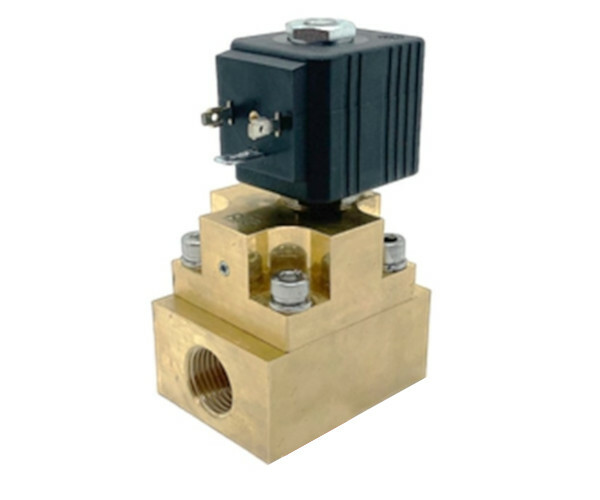

Серията R2HP на италианския производител R2G Fluidics обхваща двупътни електромагнитни вентили (соленоид клапани) за високо налягане до 150 bar. Тази линия е проектирана по концепцията "heavy duty" (за тежки индустриални натоварвания) и осигурява прецизен и сигурен контрол на флуиди под екстремно налягане.
Описание и техническа конструкция
Вентилите от серията R2HP използват индиректно задвижване (вътрешно пилотиране) с бутална технология, осигуряваща стабилност на затвора:
- Конструкция с бутало: Конструкцията включва бутало, изработено от устойчив PBT материал, комбиниран с уплътнения от високоплътен FKM (Viton). Тази хибридна система гарантира плътно затваряне и липса на утечки при големи натоварвания.
- Диференциално налягане (MOPD): Тъй като вентилите са с индиректно действие, те изискват минимално диференциално налягане от 3 bar, за да започнат да оперират.
- Материал на тялото: Корпусът е произведен от масивен, кован месинг CW617N, устойчив на механични деформации и спуквания под високо налягане.
- Присъединителни размери: Предлагат се със стандартна тръбна резба G3/8″ и G1/2″, с номинален вътрешен диаметър (orifice) от 12 mm и дебитен коефициент Kv от 2.2 m³/h.
- Мощни бобини: Използват се електромагнитни бобини с габаритна ширина 36 mm. Те доставят голямо магнитно поле, гарантиращо константни времена на отваряне и затваряне, както и дълъг експлоатационен живот при интензивни цикли.
- Температурен диапазон: Проектирани за флуиди с температура от -10°C до +140°C.
Работни версии и граници на налягането
В зависимост от изискванията на системата, серията R2HP е разделена на две основни фабрични конфигурации:
- R2HP NC (Нормално затворен): Вентилът спира потока в безтоково състояние. Работи в диапазон от 3 до 150 bar налягане. По индивидуална заявка на клиента могат да се изработят и модификации за налягания над 150 bar.
- R2HP NO (Нормално отворен): Пропуска свободно флуида, докато не се подаде захранване. Работният му диапазон е ограничен от 3 до 60 bar максимално налягане (с опция за по-високо по запитване).
Индустриално приложение
Благодарение на способността си да издържат на екстремно високи налягания и работа с вода, въздух и неутрални газове, вентилите R2HP са предпочитани за:
- Автомивки на самообслужване (Carwash): Интегрират се директно в системите за високо налягане и пистолетите за измиване на автомобили.
- Общинска почистваща техника: Използват се в специализирани малки камиони и машини за градско почистване и миене на улици.
- Системи за мъглуване (Misting): Индустриално охлаждане и овлажняване на въздуха в големи халета или оранжерии чрез разпръскване на вода под високо налягане.
- Мощни компресори и системи за обдухване (Blowing): Където се изисква контролирано пропускане на големи обеми сгъстен въздух или инертни газове.
Успешно заменят сериите:
ODE: 4731K0T70, 4966K0Q120
