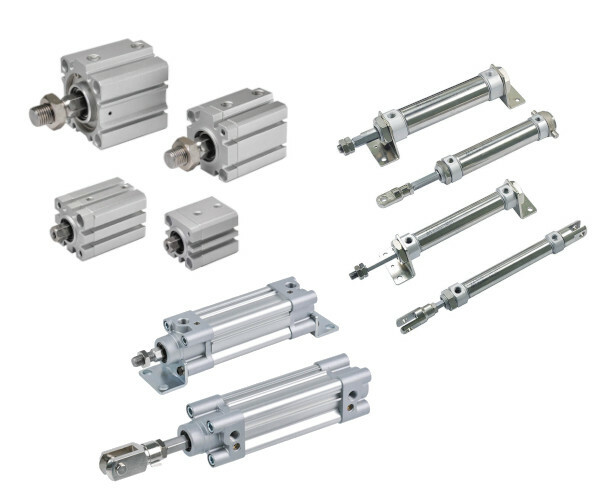

Гамата се характеризира с внедряването на шестоъгълен бутален прът вместо стандартния кръгъл. Това механично блокира въртенето на пръта около собствената му ос. Серията включва:
- Мини цилиндри (Кръгъл корпус): Серии MCKMB и MCKMI (по стандарт ISO 6432). Диаметри на буталото от Ø16 до Ø40 mm. Подходящи за леки приложения в ограничено пространство.
- Компактни цилиндри: Серия MCKJQ. Диаметри от Ø12 до Ø40 mm. Изключително късо тяло, идеално за вграждане в затворени зони на машини.
- Профилни ISO цилиндри: Серии MCKQI2 и MCKQI3 (по стандарт ISO 15552). Диаметри Ø32 и Ø40 mm. Предназначени за по-големи натоварвания и съвместимост с международните стандарти за закрепване.
- Опции за уплътнения: Възможност за поръчка на NBR уплътнения (стандартни) или Viton (за високи температури).
Ключови предимства
- Интегрирана антиротация: Елиминира нуждата от външни направляващи втулки, направляващи Н-образни блокове или двойни бутални пръти.
- Компактни размери и по-ниско тегло: Липсата на външно водене намалява общите габарити и теглото на целия възел.
- Висока точност срещу усукване: Гарантира минимално отклонение при движение (до ±0.5° при ISO моделите).
- Работа без мазане: Фабрично вградената специална втулка позволява експлоатация със сух въздух, без нужда от омаслител.
- Дълъг експлоатационен живот: Буталният прът е прецизно шлифован и хромиран, което намалява триенето и износването на уплътненията.
- Магнитна готовност: Всички модели имат вграден магнит в буталото за безконтактно следене на позицията чрез REED или PNP/NPN сензори (напр. серия Mindman RCA/RCM).
Практическо приложение
Цилиндрите Mindman MCK се прилагат навсякъде, където елементът, монтиран на върха на буталния прът, трябва да остане перфектно ориентиран в пространството по време на целия ход:
- Етикетиращи и маркиращи машини: За прецизно полагане на етикети или печат върху продукти без усукване на главата.
- Опаковъчна индустрия: За задвижване на ножове за срязване на фолио или притискащи челюсти, които изискват строго успоредно движение.
- Асемблиращи линии: При позициониране, сортиране и повдигане на детайли, където усукването би довело до заклинване на компонентите.
- Манипулатори (Pick and Place): За задвижване на пневматични грипери (хващачи), за да се гарантира, че челюстите ще хванат детайла под точния ъгъл.
Аналог на:
SMC – Серии CQ2K / CDQ2K, CM2K / CDM2K, CA2K
Festo - Серии ADN-...-Q, DSNU-...-Q, DSBC-...-Q
Camozzi - Серии 31, 16, 24, 25 (версия Non-rotating)
Airtac - Серии ACK, MD / MK
