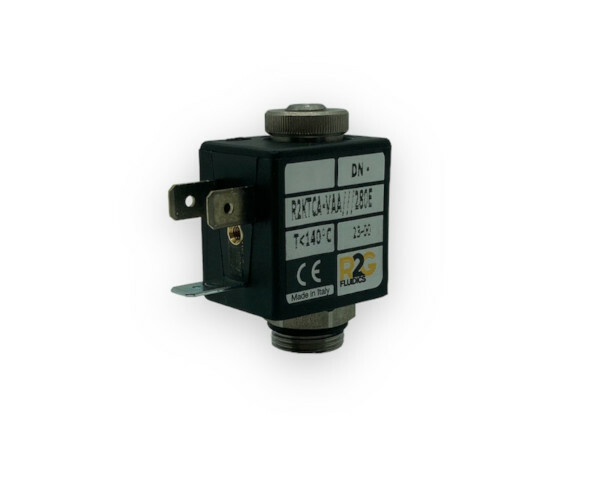

Серията R2KT е високоспециализирана продуктова линия от електромагнитни пилоти (Solenoid Pilots). Тези компоненти са проектирани за директно вграждане или за управление (пилотиране) на по-големи индиректни разпределители, пневматични блокове или сложни флуидни системи.
Описание и техническа конструкция
Пилотите от серията R2KT работят на принципа на директното действие (Direct Acting) и се отличават със следните инженерни характеристики:
- Материал на тялото: Изработват се изцяло от висок клас неръждаема стомана.
- Диаметър на направляващата втулка (Armature tube): В зависимост от нужната мощност и бобина, серията се предлага в два основни стандарта за размера на шпиндела – Ø10 mm или Ø13 mm.
- Номинален вътрешен диаметър (Orifice): Пропускателният отвор на пилота варира в диапазон от Ø1.2 mm до Ø4 mm.
- Работно налягане (MOPD): Поради директното си задвижване работят безпроблемно от 0 bar минимум до 25 bar максимум налягане.
- Температурен обхват: Устойчиви са на температурни граници от -10°C до +160°C.
Видове интерфейси и присъединяване
За да отговорят на различните изисквания за монтаж на производителите на машини, R2G Fluidics произвежда серията R2KT в няколко интерфейсни изпълнения:
- С резба M14x1: Класическо резбово присъединяване за директно навиване към корпуси.
- С резба M20x1: По-голямата модификация за пилоти на 13 mm направляваща втулка.
- Фланцево изпълнение (Flanged): Специална версия R2KTCA / R2KTHA, която се закрепва чрез фланец и челно O-Ring уплътнение, елиминирайки нуждата от навиване на резби в монтажния блок.
Химическа съвместимост и приложения
В зависимост от флуида, който ще се управлява, компонентите се оборудват с уплътнения от NBR, FKM (Viton) или EPDM. Поради своята надеждност, серията R2KT се използва за интегриране в:
- Управление на водни ресурси и пречистване (Water Management).
- Блокове за управление в хранително-вкусовата и медицинската апаратура.
- Индустриални вентили за гасене на пожари (Firefighting) като пилотен задвижващ механизъм.
